Máy cáp xoắn đôi
Máy cáp xoắn đôi
Máy cáp xoắn đôi
Máy cáp xoắn đôi

Máy cáp xoắn đôi

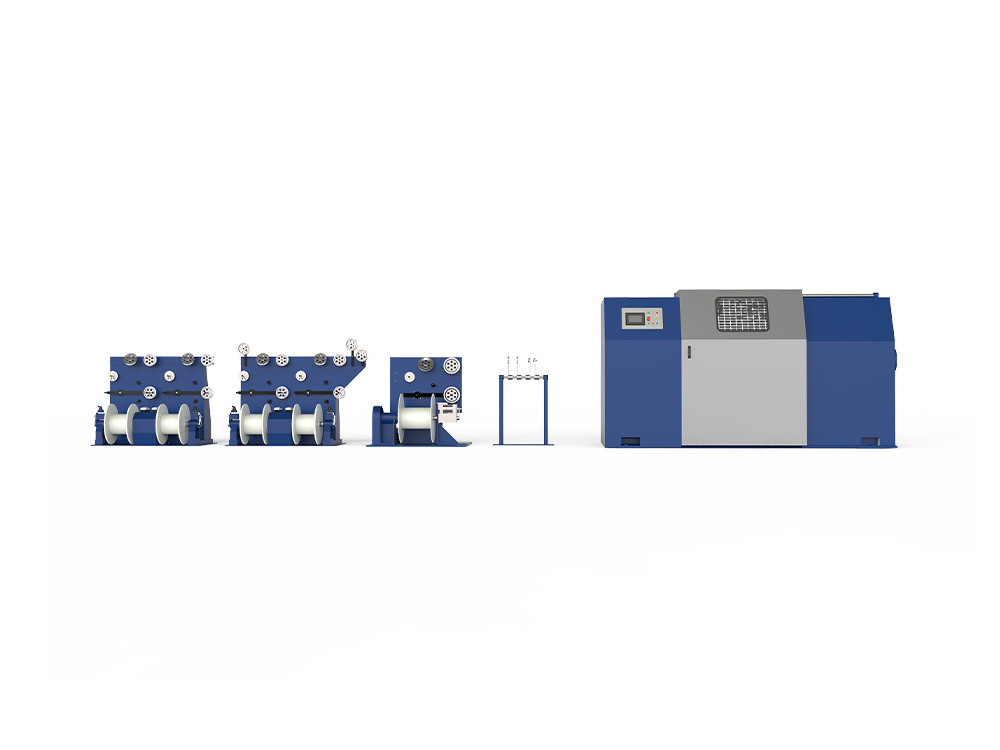

Máy cáp xoắn đôi là thiết bị cốt lõi cao cấp trong lĩnh vực sản xuất cáp LAN. Nó được thiết kế đặc biệt để đáp ứng nhu cầu sản xuất cáp hiệu suất cao và có cấu trúc phức tạp. Máy có khả năng xoắn chính xác nhiều dây dẫn cách điện, bó dây hoặc bộ phận gia cố thành lõi cáp với hiệu suất điện và độ bền cơ học tuyệt vời bằng quy trình xoắn kép độc đáo. Nó được sử dụng rộng rãi trong sản xuất các sản phẩm cao cấp như Cat5e, Cat6 và cáp mạng tốc độ cao hơn, cáp điều khiển tự động hóa công nghiệp và cáp truyền thông đặc biệt.
Nhận báo giá

Dây chuyền máy đùn cáp áo khoác

Máy cáp xoắn đơn
  • tham số
  • Liên hệ với chúng tôi

  • 1, Phạm vi đường kính dây có thể thích ứng: 1-3mm
    2, Tốc độ: tối đa 1200tpm
    3. Phạm vi sân: 70-140mm
    4, Độ chính xác của lực căng: ± 5%
    5, Độ chính xác đếm của đồng hồ: ± 0,5%

  • [#đầu vào#]
Về chúng tôi
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd. established in 1997, we are Custom Máy cáp xoắn đôi Manufacturers and Máy cáp xoắn đôi Company, specializes in the research, development, and manufacturing of cable production equipment. Located in Jinfeng Town, Zhangjiagang—recognized as a national-level sanitary city—the company operates a modern 10,000 m² production facility, with an annual output value exceeding 50 million yuan.
Là một doanh nghiệp công nghệ cao quốc gia và là một doanh nghiệp vừa và nhỏ "Chuyên biệt, Tinh tế, Đặc trưng và Sáng tạo" ở tỉnh Giang Tô, Dachen tuyển dụng hơn 60 chuyên gia, bao gồm một đội ngũ kỹ sư cao cấp hùng hậu, chiếm hơn 20% nhân viên. Công ty được chứng nhận ISO 9001:2008, với năng lực sản xuất và chuyên môn kỹ thuật được xếp hạng tốt nhất trong ngành.
Dachen Machinery cung cấp các giải pháp thiết bị sản xuất cáp hoàn chỉnh—bao gồm đường cáp LAN, hệ thống cáp công nghiệp, máy móc xử lý nhựa và thiết bị phi tiêu chuẩn tùy chỉnh. Với khả năng kiểm soát nội bộ đối với toàn bộ quá trình phát triển—từ kết cấu cơ khí đến hệ thống điện—công ty đảm bảo giao hàng nhanh chóng và dịch vụ phù hợp. Dachen được khách hàng tin tưởng nhờ hiệu quả chi phí vượt trội, tay nghề tinh xảo và hỗ trợ hậu mãi tận tình.
Giấy chứng nhận danh dự
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận doanh nghiệp công nghệ cao
  • Giấy chứng nhận bằng sáng chế phát minh
Tin tức
  • Các loại cáp phù hợp cho dây chuyền sản xuất vật liệu cách nhiệt bằng bọt

    A dây chuyền sản xuất vật liệu cách nhiệt bọt được thiết kế dành riêng cho các loại cáp có yêu cầu quan trọng về tính toàn vẹn tín hiệu và độ suy hao điện môi thấp. Không giống như tạo bọt hóa học, tạo bọt vật lý bơm khí trơ—thường là nitơ—trực tiếp vào ...

    READ MORE
  • Takeup và hoàn trả cáp là gì? Hướng dẫn & thông số máy

    Lấy và rút cáp đề cập đến hai hoạt động cuộn dây đối lập nhau để di chuyển dây dẫn hoặc cáp đã hoàn thiện vào và ra khỏi suốt chỉ, cuộn và trống trong suốt dây chuyền sản xuất. Việc hoàn trả sẽ giải phóng vật liệu từ ống nguồn và đưa nó vào quy trình tiếp theo; Take-u...

    READ MORE
  • Quy trình sản xuất cáp là gì?

    Quy trình sản xuất cáp là một quy trình làm việc công nghiệp nhiều giai đoạn biến đổi dây dẫn bằng đồng hoặc nhôm thô thành các sản phẩm dây cách điện hoàn thiện, sẵn sàng cho các ứng dụng điện, dữ liệu hoặc cơ khí. Từ vẽ và bện dây đến ép đùn cách điện và thử ng...

    READ MORE
Sản phẩm liên quan
  • Máy xoắn đôi cáp có dây xoắn ngược
    Máy xoắn đôi cáp có dây xoắn ngược

    Máy xoắn đôi có chức năng xoắn ngược là một thiết bị quan trọng được thiết kế đặc biệt để sản xuất cáp LAN. Nó chủ yếu được sử dụng để xoắn hai dây lõi cách điện theo yêu cầu cụ thể, đồng thời áp d...

    See Details
  • Máy cáp xoắn đơn
    Máy cáp xoắn đơn

    Máy cáp xoắn đơn là thiết bị quan trọng được thiết kế đặc biệt để sản xuất cáp LAN. Nó chủ yếu được sử dụng để thực hiện xoắn tổng thể bốn cặp xoắn theo yêu cầu cụ thể, đồng thời quấn băng dính cho...

    See Details
  • Máy cuộn lưới cáp
    Máy cuộn lưới cáp

    Máy quấn lưới là thiết bị quan trọng để đảm bảo cuộn cáp hiệu quả và chất lượng cao. Hiệu suất của nó ảnh hưởng trực tiếp đến chất lượng đóng gói, sự tiện lợi khi bảo quản và vận chuyển cũng như tr...

    See Details
  • Máy đùn dải cáp
    Máy đùn dải cáp

    Máy đùn dải của chúng tôi có thiết kế trục vít mô-men xoắn cao từ Φ25 đến Φ60 mm, kết hợp với hệ thống kiểm soát nhiệt độ thông minh PID giúp duy trì nhiệt độ hóa dẻo với độ chính xác ±1°C. Nó đảm ...

    See Details
  • Máy quấn cáp
    Máy quấn cáp

    Máy quấn cuộn phù hợp để cuộn lại nhiều loại cáp khác nhau, bao gồm cáp nguồn, cáp thông tin liên lạc và cáp điều khiển. Nó có thể xử lý các thông số kỹ thuật và vật liệu cáp khác nhau, giải quyết ...

    See Details
  • Máy cáp có Backt Wist
    Máy cáp có Backt Wist

    Máy cáp có xoắn ngược phù hợp cho việc vận hành cáp của nhiều loại cáp khác nhau, bao gồm cáp nguồn, cáp mềm, cáp điều khiển và cáp hàng hải. Để giải quyết ứng suất bên trong do xoắn trong quá trìn...

    See Details
Kiến thức ngành

Nguyên lý làm việc của máy là gì Máy cáp xoắn đôi ?

Nguyên lý làm việc xoắn đôi

1. Cấu trúc xoắn hai lớp: Máy có hai hệ thống xoắn dẫn động đồng bộ. Mỗi dây dẫn đầu tiên được xoắn theo hướng thuận, sau đó xoắn lần thứ hai theo cùng hướng hoặc ngược chiều, đạt được cấu trúc hỗn hợp "xoắn đôi trước".

2. Hướng xoắn chéo cải thiện hiệu suất điện: Sự sắp xếp xen kẽ của vòng xoắn thứ nhất (S-twist) và vòng xoắn thứ hai (Z-twist) làm cho sự tương tác giữa các dây dẫn đồng đều hơn, giảm nhiễu xuyên âm tín hiệu và cải thiện độ bền kéo.

3. Kiểm soát độ căng và độ cao có độ chính xác cao: Độ căng (±5%) và độ cao (70-140mm) được giám sát trong thời gian thực bởi PLC và mô tơ servo để đảm bảo độ xoắn nhất quán trong từng lõi, đảm bảo tính nhất quán về cơ và điện của cáp.

4. Thích ứng với nhiều đường kính dây: Được thiết kế để bao phủ các đường kính dây từ 1-3mm, nó có thể hoàn thành việc xoắn đôi từ lõi mịn đến lõi dày trong một lần chuyền, đáp ứng nhu cầu của Cat5e, Cat6 và thậm chí cả cáp tốc độ cao hơn.

Điểm mấu chốt Mô tả
Xoắn hai giai đoạn Máy có hai hệ thống xoắn đồng bộ: hệ thống đầu tiên thực hiện xoắn sơ bộ (xoắn trước) trên mỗi dây dẫn và hệ thống thứ hai hoàn thành vòng xoắn thứ hai trên cùng một sợi, đạt được cấu trúc “xoắn một lượt hai vòng”.
Xoắn chéo hướng (S‑Z) Vòng xoắn đầu tiên (hướng S) và vòng xoắn thứ hai (hướng Z) được xen kẽ, giúp cải thiện tính đồng nhất của tín hiệu, giảm nhiễu xuyên âm và tăng cường độ bền cơ học.
Kiểm soát độ căng và cao độ chính xác Động cơ PLC và servo liên tục theo dõi độ căng (±5%) và bước (70‑140mm) để đảm bảo mô-men xoắn nhất quán cho từng dây.
Khả năng tương thích đường kính dây rộng Được thiết kế cho đường kính dây 1‑3 mm, cho phép thiết lập duy nhất để xử lý cả dây dẫn mịn và dây thô cho cáp Cat5e, Cat6 và cáp tốc độ cao hơn.

Máy cáp xoắn đôi cải thiện hiệu quả sản xuất đến mức nào so với máy bện truyền thống?

Cải thiện hiệu quả sản xuất

1. So sánh công suất: Máy xoắn đôi có thể đạt tốc độ cáp 120-170 m/phút (dựa trên bước 100mm), trong khi máy xoắn đơn truyền thống chỉ đạt 45-60 m/phút, cho thấy hiệu suất tăng khoảng 2-3 lần.

2. Tăng năng suất: So với máy bện ống truyền thống, máy xoắn đôi có thể tăng hiệu suất sản xuất lên 4,5 lần, hoàn thành việc bện nhiều sợi hơn trong cùng một khoảng thời gian.

3. Độ tin cậy khi vận hành tốc độ cao: Sử dụng bộ điều khiển servo và truyền động đồng bộ động cơ kép, nó duy trì sự đồng bộ hóa tốc độ và độ căng, tránh biến động chất lượng do thay đổi tốc độ và đạt được đầu ra chất lượng cao ở tốc độ cao.

4. Ưu điểm về tiết kiệm năng lượng và không gian: Cấu trúc cơ khí hiệu quả giúp giảm tiêu thụ điện năng và thiết bị chỉ chiếm khoảng 10.000 m2, phù hợp với cách bố trí không gian của các dây chuyền sản xuất từ ​​trung bình đến lớn, nâng cao hơn nữa việc sử dụng công suất tổng thể.

Số liệu so sánh Máy mắc kẹt truyền thống Máy cáp xoắn đôi
Hiệu suất xoắn Xoắn một giai đoạn, đầu ra hạn chế Xoắn hai giai đoạn được thực hiện trong một lần, cả hai bước xoắn được đồng bộ hóa
Hệ số công suất tổng thể Công suất cơ bản của máy bện kiểu ống thông thường Công suất tăng lên bởi 4,5× với công nghệ xoắn kép
Tốc độ tối đa -600‑800rpm (xoắn đơn) Lên tới 1.500 vòng/phút (xoắn đôi)
Số vòng xoắn mỗi phút -600tpm Lên tới 1.200tpm (tối đa 1.700tpm)

Máy cáp xoắn đôi có thể mắc đồng thời cáp nhiều lõi không?

1. Cấp dây đồng thời nhiều dây dẫn: Máy được trang bị hệ thống cấp dây đa kênh, có khả năng cấp dây đồng thời 6-12 dây dẫn, đạt được khả năng xoắn đôi đồng thời nhiều lõi trong một lần cấp dây.

2. Khả năng thích ứng đa lõi của công nghệ xoắn đôi: Hệ thống xoắn của máy xoắn đôi có thể thực hiện xoắn hai lớp trên từng dây dẫn riêng biệt, sau đó thực hiện xoắn tổng thể trên cùng một dây lõi, đảm bảo mỗi lõi của cáp đa lõi có độ xoắn và độ căng như nhau.

3. Áp dụng cho Cáp mạng hiệu suất cao: Công nghệ này đã được sử dụng rộng rãi trong Cat5e, Cat6 và cáp điều khiển tự động hóa công nghiệp tốc độ cao hơn, đáp ứng yêu cầu của các sản phẩm đa lõi với tính toàn vẹn tín hiệu và độ bền cơ học cực cao.

4. Khả năng tùy chỉnh linh hoạt: Thông qua điều chỉnh tham số phần mềm, nó có thể nhanh chóng chuyển đổi theo số lõi, đường kính dây và yêu cầu xoắn khác nhau, đạt được "một máy cho nhiều mục đích sử dụng" và giảm đáng kể chi phí đầu tư thiết bị và gỡ lỗi.

tính năng Mô tả
Nguồn cấp dữ liệu đồng bộ nhiều dây Được trang bị các kênh cấp liệu nhiều làn, cho phép đưa 6-12 dây dẫn vào đồng thời để xoắn nhiều lõi.
Khả năng xoắn đôi đa lõi Máy bện xoắn đôi dây nhiều lõi 1600mm có thể xử lý các dây ≥0,12mm và thực hiện xoắn đôi trên tất cả các lõi chỉ trong một thao tác.
Kiểm soát độ căng và độ xoắn có độ chính xác cao Sử dụng các thiết bị căng hạt từ tính hoặc lò xo cơ học và các hướng xoắn có thể lựa chọn để giữ lực căng và độ xoắn đồng đều trên tất cả các lõi trong quá trình xử lý đồng thời.
Thích hợp cho cáp mạng LAN và công nghiệp cao cấp Áp dụng rộng rãi cho cáp điều khiển tự động hóa Cat5e, Cat6 và công nghiệp, đáp ứng tín hiệu nghiêm ngặt ‑ tính toàn vẹn và cơ khí ‑ yêu cầu về sức mạnh.

Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Hiệu quả tiêu thụ năng lượng và tiết kiệm năng lượng của Máy đi cáp DoubleTwist là gì?

Trả lời: So với các máy mắc kẹt truyền thống, cấu trúc xoắn đôi giúp giảm đáng kể mức tiêu thụ năng lượng và chi phí vận hành.

Câu hỏi 2: Những ngành nào phù hợp nhất để sử dụng Máy cáp DoubleTwist?
Trả lời: Thích hợp cho các sản phẩm yêu cầu chất lượng cao, mắc kẹt nhiều sợi, chẳng hạn như cáp điện, cáp quang truyền thông, dây thép cường độ cao hàng không vũ trụ và dây nịt ô tô.

Câu 3: Lợi thế cạnh tranh cốt lõi của Máy móc Zhangjiagang Dachen là gì?
A: Được thành lập vào năm 1997, với lịch sử R&D và giá trị sản lượng hàng năm vượt quá 50 triệu RMB; công ty là một doanh nghiệp công nghệ cao quốc gia có chứng nhận hệ thống chất lượng ISO 9001: 2008; kỹ sư cao cấp chiếm trên 20% trong đội ngũ R&D, cho phép tự phát triển toàn bộ quy trình từ kết cấu cơ khí đến hệ thống điện.

Câu 4: Dachen Machinery có thể cung cấp thiết bị sản xuất cáp phi tiêu chuẩn tùy chỉnh không?

Trả lời: Công ty tập trung vào việc "tự phát triển toàn bộ quy trình từ kết cấu cơ khí đến hệ thống điện", cho phép cung cấp và cung cấp nhanh chóng các dịch vụ phi tiêu chuẩn tùy chỉnh phù hợp với nhu cầu của khách hàng.
